彩票777SCABS-90×30 异形材生产线

技术配置及报价

一、设备配置

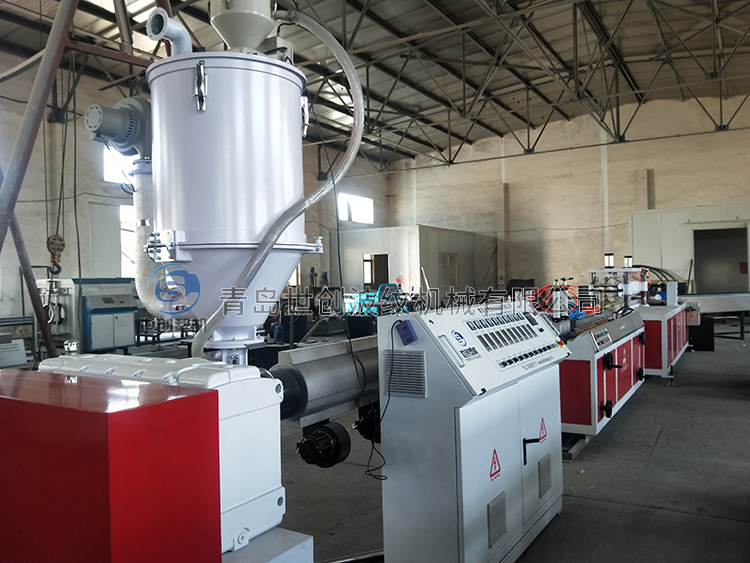

1、单螺杆挤出机：SCSJ-90×30(ABS专用螺杆) 1台

技术参数：

螺杆直径          90mm；

长径比（L/D）     30：1(螺筒长2800mm)

螺杆zui高转速      75rpm

彩票777电动机功率        AC 45KW

机筒加热          24KW ，

zui高挤出量        160 kg/h；

技术特征：

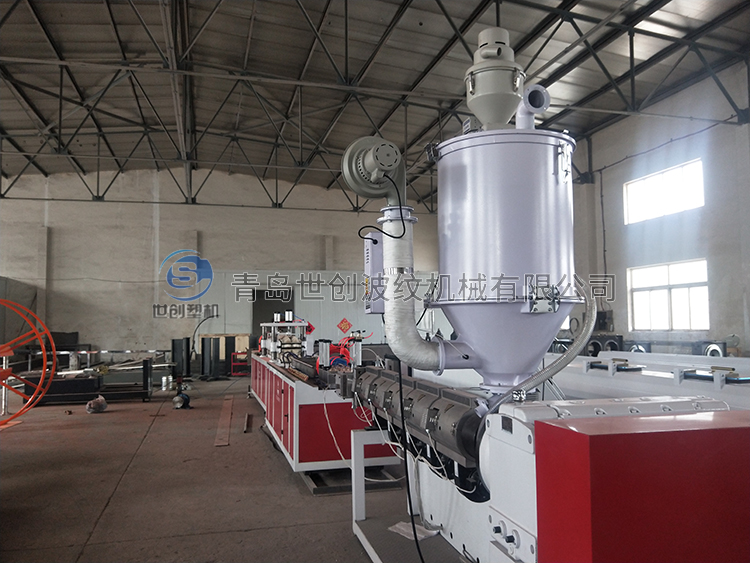

1）自吸上料式干燥机

2）高速低噪音硬齿面减速箱，减速箱齿轮材料20CrMnTi.

彩票7773）螺杆、机筒材料38CrMoAlA，氮化深度为0.5-0.7mm，硬度：>900；

2、SCJT异型材模具　

彩票777     1）生产异形尺寸：

    2）加热器： 铸铝加热圈

3）机头加热功率： 约12KW-56KW

彩票7774）机头材料；    模具钢

3、真空定型平台：SCDJ-  1台

1）全长               6m；

彩票7772）异型材范围　　　  100-1200mm宽

3）水环式真空泵功率   AC4KWx2台；

4）水环式水泵功率     AC3KWx1台；

5）行走电机功率       AC 0.75 KW；

6）行走距离           800mm

PE波纹管材生产线

技术特征：

1）配以304不锈钢材质的定型平台，以适应不同型材定径；

彩票7772）水槽主体材料为不锈钢；

彩票7773）具水温、水位自控功能。上下左右可调节

彩票7774、两爪履带牵引机SCQY 1台

1）牵引速度　　　　　   0.5～3m/min；

2）牵引型材范围　　     100～1200mm宽；

彩票7773）电机功率　　　　　   AC 2.2KWx2台；变频调速

4）履带                 2条

彩票7775）履带有效摩擦面积     2800mm

彩票7775）变频调速；牵引力可调。

彩票7776）带有旋转编码器自动切割 ,配有自动切割报警灯        5、异形切割机SCYXQG- 1台

1）切割管径范围　　　   300mm-1200mm宽

彩票7772）切割方式    　　　   无齿切割 ，气动控制

3）zui大切割厚度         2-40mm

4）zui大切割速度         10m/min

5）总功率　　　　　     AC 1.5KW；

6、翻转平台SCDF　　　　　　　                1台

技术参数：

1）有效翻转长度　　　6m；

2）气源压力　　　　　0.6Mpa。

技术特征：

1）全部气动；

2）自动翻转码放。

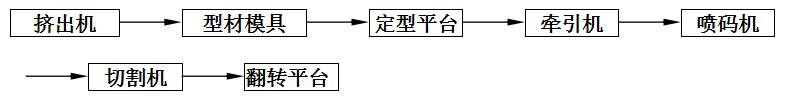

7、工艺流程
